ДКВр до 1,3 МПа
ДКВр тиском до 1,3 МПа (газ,мазут,вугілля)
ДКВр-4-13, ДКВр-6,5-13, ДКВр-10-13, ДКВр-20-13
Опис

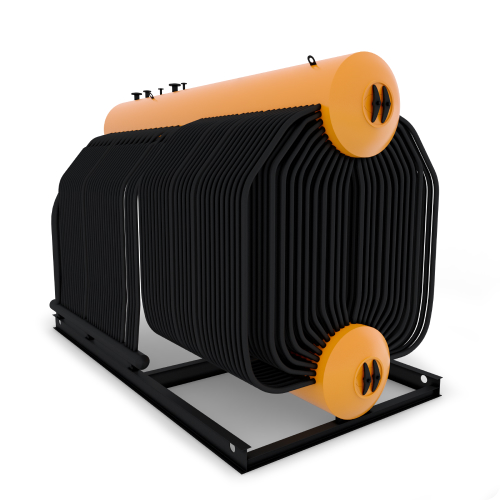

Котли серії ДКВр виробляються паропродуктивністю 4;6,5;10 і 20 тонн пари за годину. Залежно від спалюваного палива кожен котел оснащується відповідним топковим пристроєм. Виготовляються за погодженням із замовником з обшивкою та ізоляцією або без них.
Поставлються блоком або розсипом. Призначені для вироблення насиченої або перегрітої пари, що використовується для технічних цілей промислових підприємств, опалення вентиляції об'єктів промислового призначення.
Консультація спеціаліста| Показники | ДКВр-4-13 | ДКВр-6,5-13 | ДКВр-10-13 | ДКВр-20-13 |
|---|---|---|---|---|
| Номінальна паропродуктивність, т/год | 4 | 6,5 | 10 | 13 |
| Температура пари,°С | 194 | |||
| Робочий тиск пари, МПа (кгс/см2), не більше | 1,3 (13) | |||
| Розрахункове паливо | газ/мазут/вугілля | |||
| Розрахункова витрата палива, при номінальному навантаженні (газ, м3/год), не більше | 297 | 444 | 740 | 1470 |
| Розрахункова витрата палива, при номінальному навантаженні (мазут, кг/год), не більше | 281 | 420 | 700 | 1400 |
| Розрахункова витрата палива, при номінальному навантаженні (вугілля, кг/год), не більше | 450 | 726 | 1100 | 2290 |
| ККД (газ), %, не менше | 90 | 91 | 91 | 92 |
| ККД (мазут), %, не менше | 88,8 | 89,5 | 89,5 | 90 |
| ККД (вугілля), %, не менше | 82,1 | 83,1 | 83,6 | 83,6 |
| Довжина, мм, не більше | 7203 | 8526 | 8850 | 11500 |
| Ширина, мм, не більше | 4590 | 4695 | 5830 | 3200 |
| Висота, мм, не більше | 5018 | 5530 | 7100 | 7660 |
| Маса котла, не більше, (тверде паливо) | 8170 | 12 025 | 16 349 | 43 419 |
| Маса котла кг, не більше ( газ, мазут ) | 8876 | 11206 | 15396 | 44634 |
