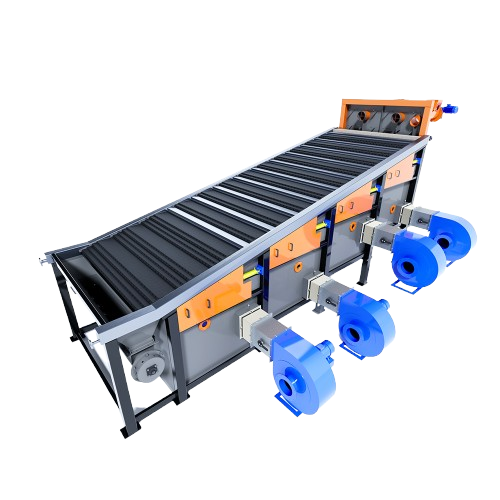

Колосниковий пальник Dune-15
Колосниковий пальник
Шаровий метод спалювання палива характеризується тим, що паливо шаром визначеної товщини звантажується на нерухомі або рухомі колосникові решітки, на яких згорає кокс палива, а летучі речовини, що виділяються із палива, згорають над шаром палива в паливній камері. У топках з шуруючою планкою паливо переміщається вздовж нерухомої горизонтальної колосникових грат спеціальною планкою особливої форми, що здійснює зворотно-поступальний рух по колосникових гратах. Застосовується для спалювання біомаси під котлами паропродуктивністю до 6,5 т / год; в топках з похилою гратами свіже паливо, завантажене в топку зверху, у міру згоряння під дією сили тяжіння сповзає в нижню частину топки.
Консультація спеціаліста| № З/п |
Параметр | Одиниця виміру |
| 1 | Номінальна теплова потужність, кВт | 14 000 |
| 2 | Діапазон регулювання продуктивності,% | 10…100 |
| 3 | Розрахункова витрата палива*, кг/год. | 4 140 |
| 4 | Гранулометричний склад палива масовою часткою, не більше, мм – ≤10% – 80…100% – ≤10% |
0…15
15…60 61…75 |
| 5 | Витрата повітря на горіння**, м³/год. | 24 200 |
| 6 | Номінальне теплове напруження дзеркала горіння, кВт/м² |
900 |
| 7 | Площа дзеркала горіння, м² | 14.5 |
| 8 | Кут нахилу полотна, ° | 12 |
| 9 | Необхідне розрідження над дзеркалом горіння***, не менше, Па |
30…90 |
| 10 | Необхідна висота камери над спалювачем, мм | 4 200 |
| 11 | Кількість регульованих зон спалювання, шт. | 4 |
| 12 | Габаритні розміри, не більше, мм: ширина висота довжина |
4 800
3 600 8 400 |
| 13 | Маса, не більше, кг | 15 000 |
