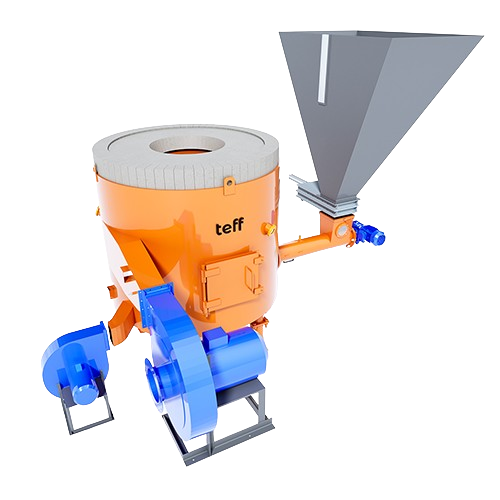

Пальник вихровий Samum-12
Вихровий пальник
Samum 12 - це модернізована серія вихрових пальників, що сконструйовано на базі пальників серії ПВ з урахуванням великого досвіду їх експлуатаціЇ. Пальники серії SAMUM 12 потужністю 2-6 МВт (з кроком потужності 2 МВт) виготовляються у вертикальній компоновці з конусною колосниковою решіткою та одним високонапірним вентилятором. Мінімальна робоча довжина живильного шнеку (без мотор-редуктора) — 1,2 м. Даний пальник є універсальний та може працювати на різних агрегатах: теплогенератори, парові котли, тощо.
Галузі використання: Теплоенергетика, промисловість, сільське господарство, будівельна галузь, переробка відходів, автономні енергетичні системи.
Консультація спеціаліста| Пальник вихровий | SAMUM 12/2 | SAMUM 12/4 | SAMUM 12/6 |
|---|---|---|---|
| Теплова потужність, МВт | 2,0 | 4,0 | 6,0 |
| Діапазон регулювання, % | 40…120 | 40…120 | 40…120 |
| Витрата палива, кг/год., при Qнр= 15,5 МДж/кг (для лушпиння соняшникового) | 460 | 930 | 1 390 |
| при Qнр≈ 19,0 МДж/кг (для пелет деревини) | 380 | 760 | 1 140 |
| при Qнр≈ 17,0 МДж/кг (для пелет відходів очистки) | 420 | 850 | 1 270 |
| при Qнр≈ 13,0 МДж/кг (для лушпиння рисового) | 550 | 1 110 | 1 660 |
| при Qнр≈ 12,0 МДж/кг (для тріски Wp=30%) | 590 | 1 180 | 1 770 |
| Витрата повітря на горіння, м³/год., (для соняшн. лушпиння при коеф. надлишку повітря α=2) | 3 700 | 7 500 | 11 100 |
| Об’єм продуктів згорання, м³/год., (при коеф. надлишку повітря α=2, температура факелу t≈800°С) | 16 800 | 34 100 | 50 900 |
| Теплове напруження перерізу, кВт/м² | 1 768 | 3 537 | 5 305 |
| Теплове напруження об’єму, кВт/м³ | 974 | 1 970 | 2 944 |
| Розрідження в центрі камери, Па | 30…90 | 30…90 | 30…90 |
| Марка вентилятора | ВР 129-28; №5, вик.1, k=1.0; 5.4 кПа, 3600 об./хв., 15 кВт | ВР 129-28; №6.3, вик.1, k=0.95; 5.3 кПа, 2940 об./хв., 22 кВт | 1х ВР 129-28; №10, вик.1, k=1.05; 5.2 кПа, 1475 об./хв., 30 кВт |
| Споживання електрики, кВт | 15,0 | 22,0 | 30,0 |
| Виконання | Вертикальне | Вертикальне | Вертикальне |
| Діаметр камери спалювання внутр., мм | 1 200 | 1 200 | 1 200 |
| Діаметр вихідного сопла у світлі, мм | 600 | 600 | 600 |
| Висота (без бункеру), мм | 2 050 | 2 050 | 2 050 |
| Ширина (без вентиляторів), мм | 1 700 | 1 700 | 1 700 |
| Довжина (без живильного шнеку), мм | 2 100 | 2 100 | 2 100 |
| Маса у зборі, кг | 4 500 | 4 500 | 4 500 |
