Е до 1,4 МПа
Котли серії Е тиском до 1,4 МПа (тверде паливо)
Е-1,0-0,9Р-3(Э), Е-2,5-1,4Р(Э), Е-4,0-1,4Р(Э), Е-2,5-0,9Р(Э)
Опис

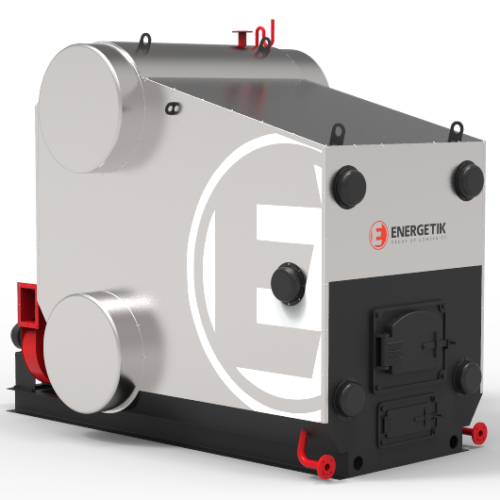

Котли серії Е тиском до 1,4 МПа (тверде паливо). Вертикально-водотрубні двобарабанні твердопаливні котли Е виробляються номінальною паропродуктивністю 1; 2,5 та 4 тп/год. Для спалювання твердого пального вони оснащуються шаровими топками прямого ходу відповідних потужностей.
Консультація спеціаліста| Показники | Е-1,0-0,9Р-3(Э) | Е-2,5-1,4Р(Э) | Е-4,0-1,4Р(Э) | Е-2,5-0,9Р(Э) |
|---|---|---|---|---|
| Паропродуктивність, т/год | 1 | 2,5 | 4,0 | 2,5 |
| Робочий тиск пари, МПа (кгс/см2) | 0,8 (8,0) | 1,3 (13) | 1,3 (13) | 0,9 (0,9) |
| Розрахункове паливо | вугілля | вугілля | вугілля | вугілля |
| Розрахункові витрати палива, при номінальному навантаженні кг/год, не більше | 147 | 367,6 | 588 | 285 |
| Температура живильної води, ° С, не менше | 50 | 50 | 50 | 50 |
| Температура димових газів на виході з котла, °С, не більше | 320 | 270 | 270 | 270 |
| ККД, %, не менше | 75 | 80 | 80 | – |
| Маса котла, кг, не більше | 3800 | 14000 | 19000 | 14000 |
| Довжина, мм, не більше | 4200 | 5500 | 5700 | 5500 |
| Ширина, мм, не більше | 2350 | 4000 | 4000 | 4000 |
| Висота, мм, не більше | 2900 | 4500 | 4500 | 4500 |
| Тип встановленої топки | РПК | ТСП 2,9 | ТСП 5,0 | ТСП 2.9 |
